【壓縮機網】VPSA（真空變壓吸附）制氧基本原理：VPSA主要用于氣體分離，比如制氮或制氧，通過吸附劑在不同壓力下對氣體的吸附能力差異來實現分離。在這個過程中，溫度的變化可能影響吸附效率，所以換熱器的作用應該是調節溫度，維持系統高效運行。
換熱器在VPSA制氧系統中的重要性：吸附/解吸過程中吸附劑溫度變化顯著，影響吸附容量與分離效率。
現有問題：傳統換熱器在快速變壓工況下的傳熱滯后、能耗高、結構設計不合理。
1、VPSA制氧系統與換熱器的作用
1.1 VPSA工藝原理
吸附/解吸循環過程（壓力變化、真空再生）。
吸附床的溫度變化特性（吸附放熱、解吸吸熱）。
1.2換熱器在VPSA中的功能
溫度控制：在壓縮階段冷卻高溫氣體，真空階段防止吸附劑過冷，維持吸附劑的最佳工作溫度（通常為20-50℃）。
能效優化：回收余熱（如壓縮熱）用于再生階段，降低系統能耗。
穩定性保障：減少溫度波動對吸附劑性能的影響，延長使用壽命。
控制吸附床溫度，減少熱效應波動。
回收余熱，降低系統能耗。
2、換熱器設計與結構選擇
VPSA常用換熱器類型及結構：管殼式換熱器、翅片管式換熱器。

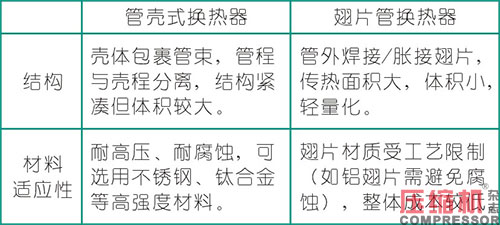

2.1結構與材料

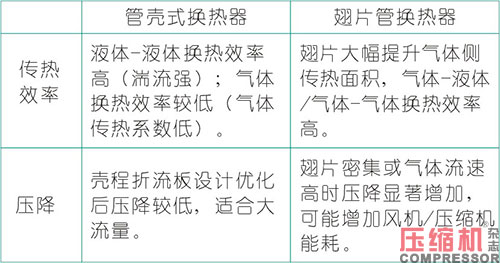

2.2傳熱效率及壓降

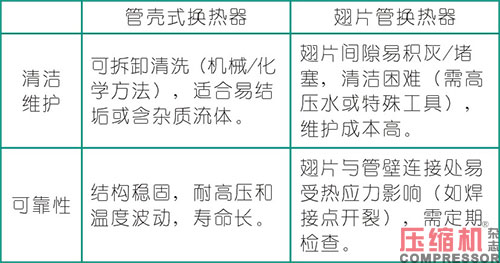

2.3維修與可靠性

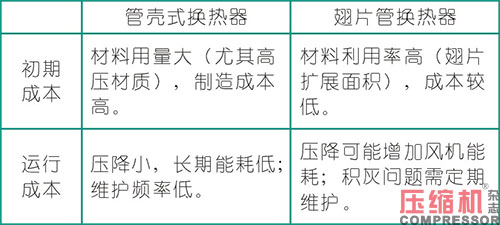

2.4成本與經濟性
2.5應用場景示例
制氧系統：
壓縮后冷卻：將80-100℃的壓縮空氣冷卻至40℃以下。
真空再生加熱：利用余熱預熱吸附劑，減少再生能耗。
沼氣提純：換熱器需耐H2S腐蝕，采用不銹鋼材質。
2.6維護與優化
防結垢：定期化學清洗或機械沖洗（尤其水質硬度高時）。
泄漏監測：安裝壓力傳感器檢測管殼間泄漏，避免氣液混合。
智能化控制：動態調節冷卻水流量或熱媒溫度，適應負載變化。
2.7挑戰與解決方案
頻繁壓力波動：采用柔性連接（如膨脹節）緩解應力，選擇疲勞強度高的材料。
低溫結露：在真空階段增設電輔熱，防止水分凝結在吸附劑中。
能效平衡：集成熱泵或余熱回收系統，提升整體能效比。
3、數值模擬與實驗驗證
3.1仿真方法
使用COMSOL Multiphysics或ANSYS Fluent建立多物理場耦合模型（流動、傳熱、吸附動力學）。
3.2實驗結果
對比傳統設計與優化設計的溫度分布、壓力損失、能耗數據。
案例：某制氧VPSA系統中，優化后換熱器使氧氣回收率提升8%。
4、經濟性與環保性分析
4.1成本對比
新型換熱器制造成本vs長期節能收益。
4.2碳排放降低潛力
通過提高能效減少單位氣體生產的碳排放量。
5、結論與展望
5.1結論
優化后的換熱器顯著提升了VPSA系統穩定性與能效。
5.2未來方向
-開發智能控溫系統（如相變材料結合換熱器）。
-針對極端工況（高濕度、含雜質氣體）的耐腐蝕設計。
作者簡介
1.Ruthven,D.M.(1984).Principles of Adsorption and Adsorption Processes.
2.Yang,R.T.(2003).Adsorbents:Fundamentals and Applications.
3.某篇近年關于VPSA換熱器優化的SCI論文（體現最新進展）。
4.ASME BPVC VIII-2023壓力容器設計規范
5.API 660-2020管殼式換熱器
6.GB/T 151-2014熱交換器
